[Algorithm] CCW

CCW란?

세 점 A, B, C가 이루는 회전 방향을 벡터의 외적($\times$, cross product) 부호로 판별하는 기하학적 판별식

판별식의 결과에 따라 세 점이 이루는 회전 방향은 아래와 같습니다.

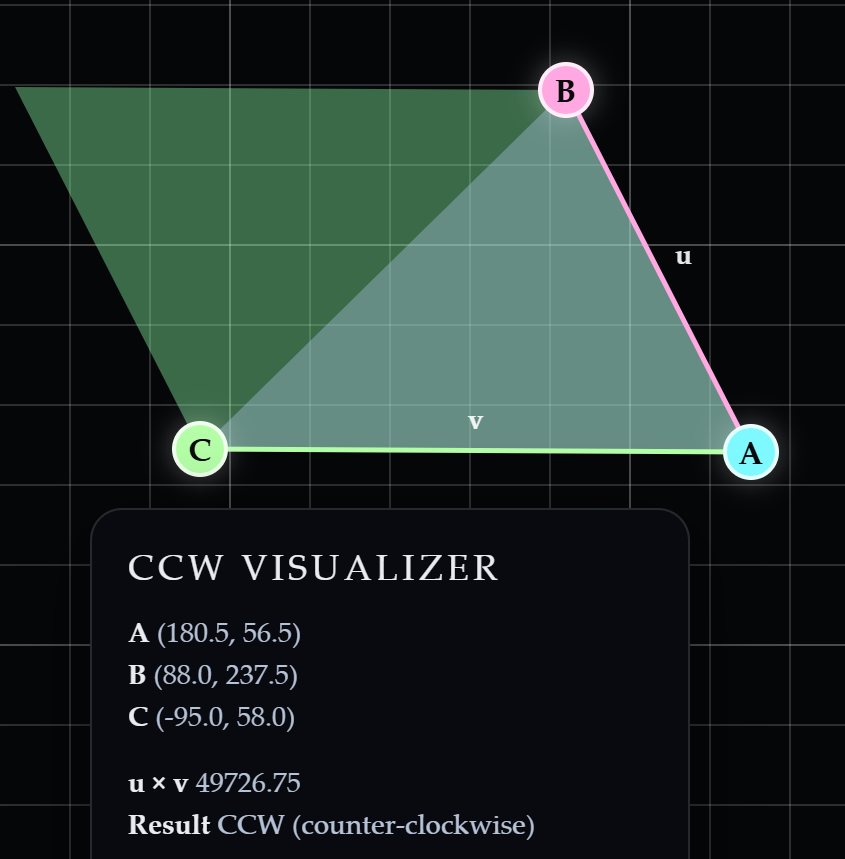

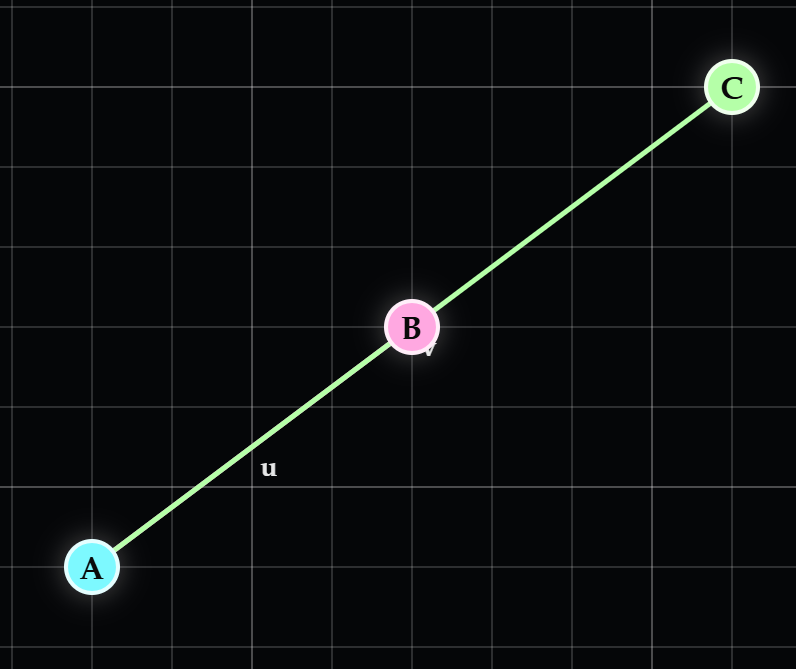

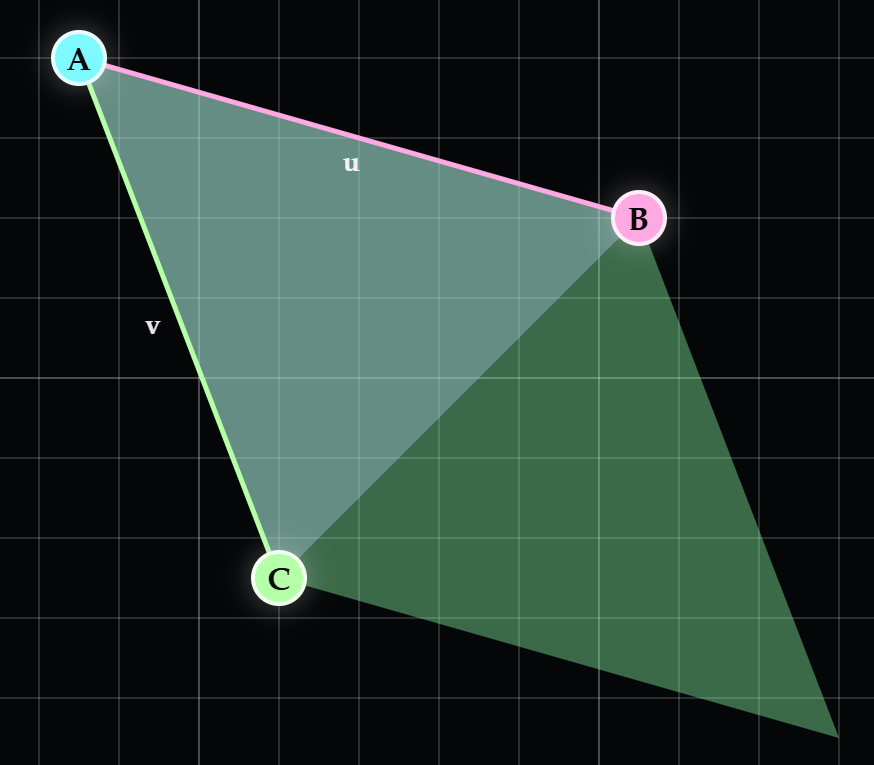

$u \times v > 0$ 반시계(CCW, counterclockwise)	$u \times v = 0$ 일직선(collinear)	$u \times v < 0$ 시계(CW, clockwise)

---

동작 원리

CCW는 세 점의 각도를 직접 계산하지 않고, 두 벡터 $u, v$가 이루는 상대적인 방향을 외적($\times$) 부호로 판단합니다.

점 A를 기준으로 두 벡터 $u, v$를 정의합니다.

$\vec{AB} = u, \vec{AC} = v$

이때 2차원 벡터의 외적은 다음과 같이 계산됩니다.

$u \times v = u_xv_y - u_yv_x$

이 값은 세 점 A, B, C가 이루는 삼각형의 방향을 나타내며, Graham Scan과 같은 알고리즘에서는 이를 이용해 점 B에서의 좌·우 회전을 판별합니다.



어떻게 두 벡터의 외적으로 CCW를 알 수 있을까?

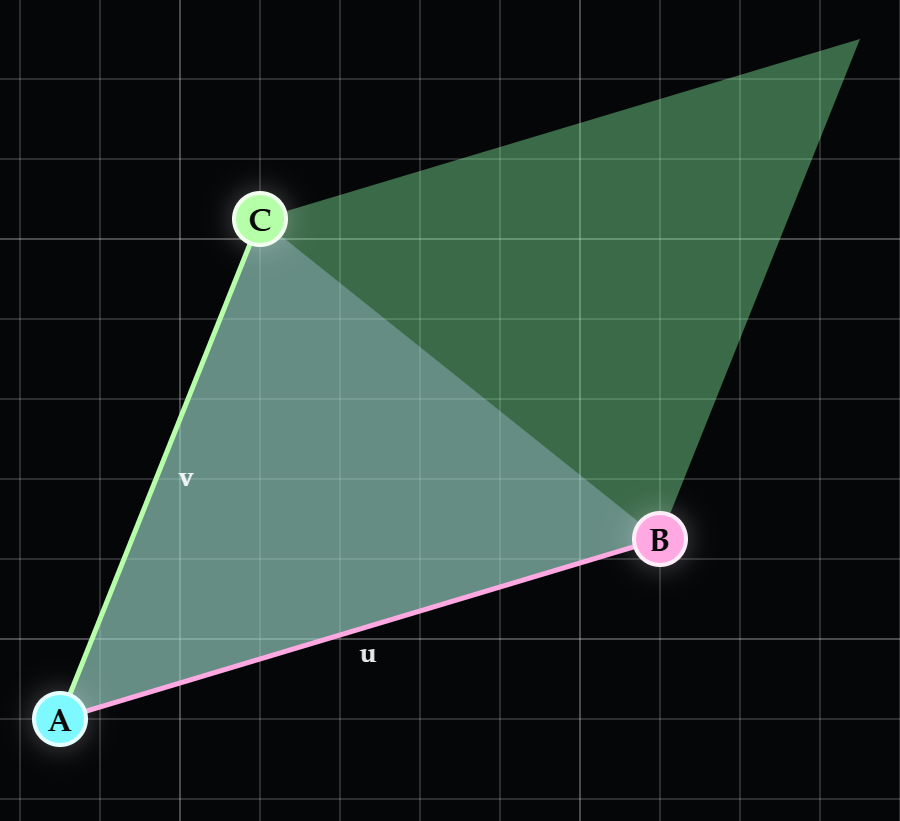

2차원에서 두 벡터 $u, v$의 외적(cross product)은 두 벡터가 만드는 부호 있는 면적(signed area)에 해당합니다.

• 외적의 절댓값은 두 벡터가 만드는 평행사변형의 면적을,
• 외적의 부호는 벡터의 나열 순서에 따른 회전 방향을 의미합니다.

따라서 외적의 부호를 확인해 두 벡터가 이루는 회전 방향을 판별할 수 있습니다.

---

구현

1. (선택) 점(Point) 클래스 선언

점의 위치 정보를 저장할 클래스를 선언합니다.

static class Point {
  public final long x, y;
  Point(long x, long y) {
    this.x = x;
    this.y = y;
  }
}



2. CCW 판별식 구현

세 점을 기준점(A), 방향 기준점(B), 비교점(C) 순서로 입력받는 판별식을 구현합니다.

구현의 단순함과 응용(Graham Scan, Monotone Chain 등)을 위해 기준점 A를 기준으로 구현합니다.

public static int ccw(Point a, Point b, Point c) {
  long abx = b.x - a.x;
  long aby = b.y - a.y;
  long acx = c.x - a.x;
  long acy = c.y - a.y;

  long cross = abx * acy - aby * acx;

  if (cross > 0) return 1;
  if (cross < 0) return -1;
  return 0;
}

반전된 두 벡터의 CCW 판별

두 벡터를 동시에 반전 하면 외적의 부호는 변하지 않으므로, $\vec{AB} \times \vec{AC}$ 대신 $\vec{BA} \times \vec{CA}$을 사용해도 동일한 CCW 결과를 얻습니다.

$u \times v = (-u) \times (-v)$

따라서 다음과 같이 동치 구현할 수 있습니다.

/*
long abx = b.x - a.x;
long aby = b.y - a.y;
long acx = c.x - a.x;
long acy = c.y - a.y;
*/
long abx = a.x - b.x;
long aby = a.y - b.y;
long acx = a.x - c.x;
long acy = a.y - c.y;

---

연습 문제

기본 문제

CCW로 세 점 A, B, C의 회전 방향을 판별하는 기본 문제입니다.

http://boj.ma/11758
